Dane obiektu
| Dane obiektu | |
|---|---|
| Nazwa obiektu | Budowa Tunelu TS-23 w ciągu drogi S-3 na odcinku pomiędzy Bolkowem a Kamienną Górą |
| Kategoria obiektu | obiekty drogowe |
| Kraj | Polska |
| Edycja | Edycja 29 2024 |
| Adres | S3 59-420 Sady Górne dolnośląskie PL |
| Opis |
|---|

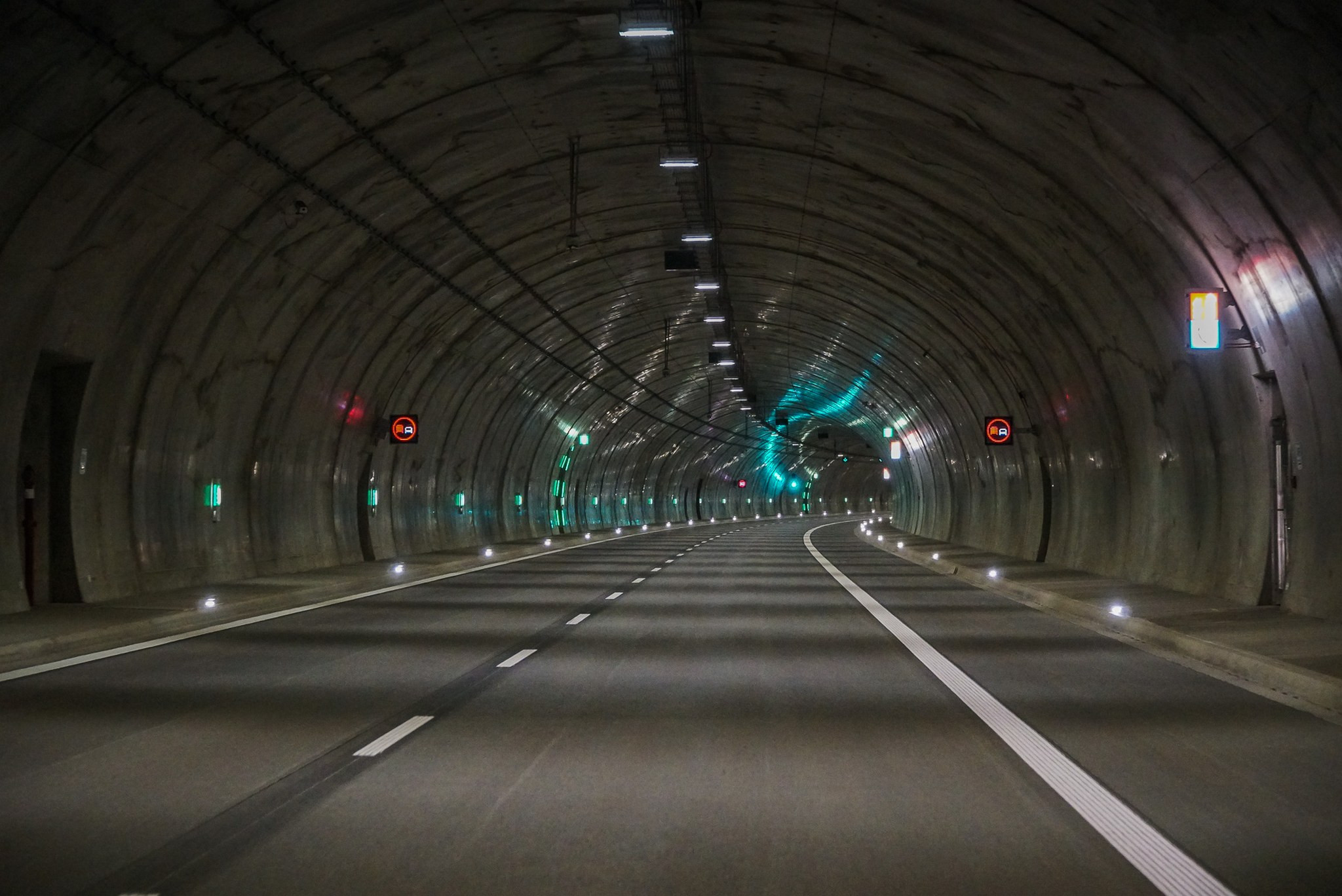

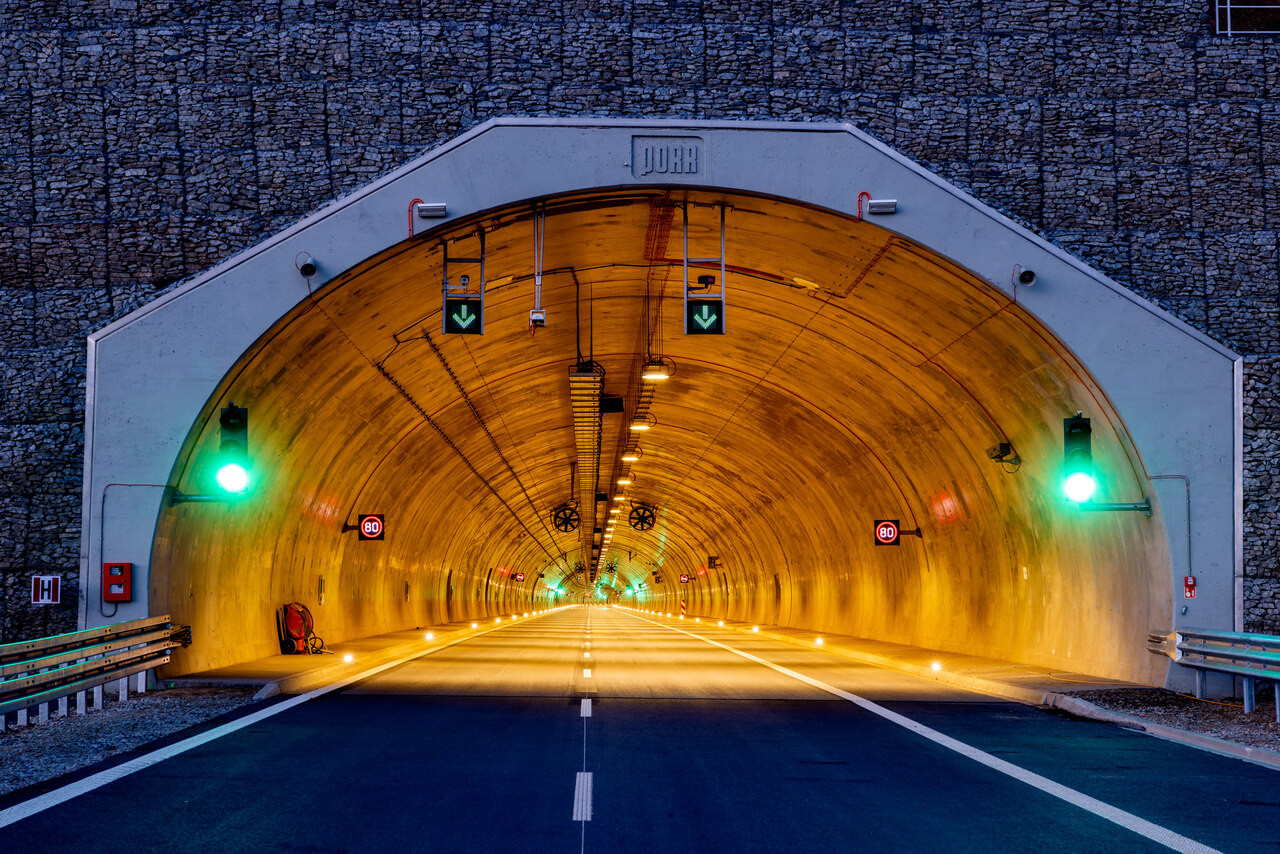

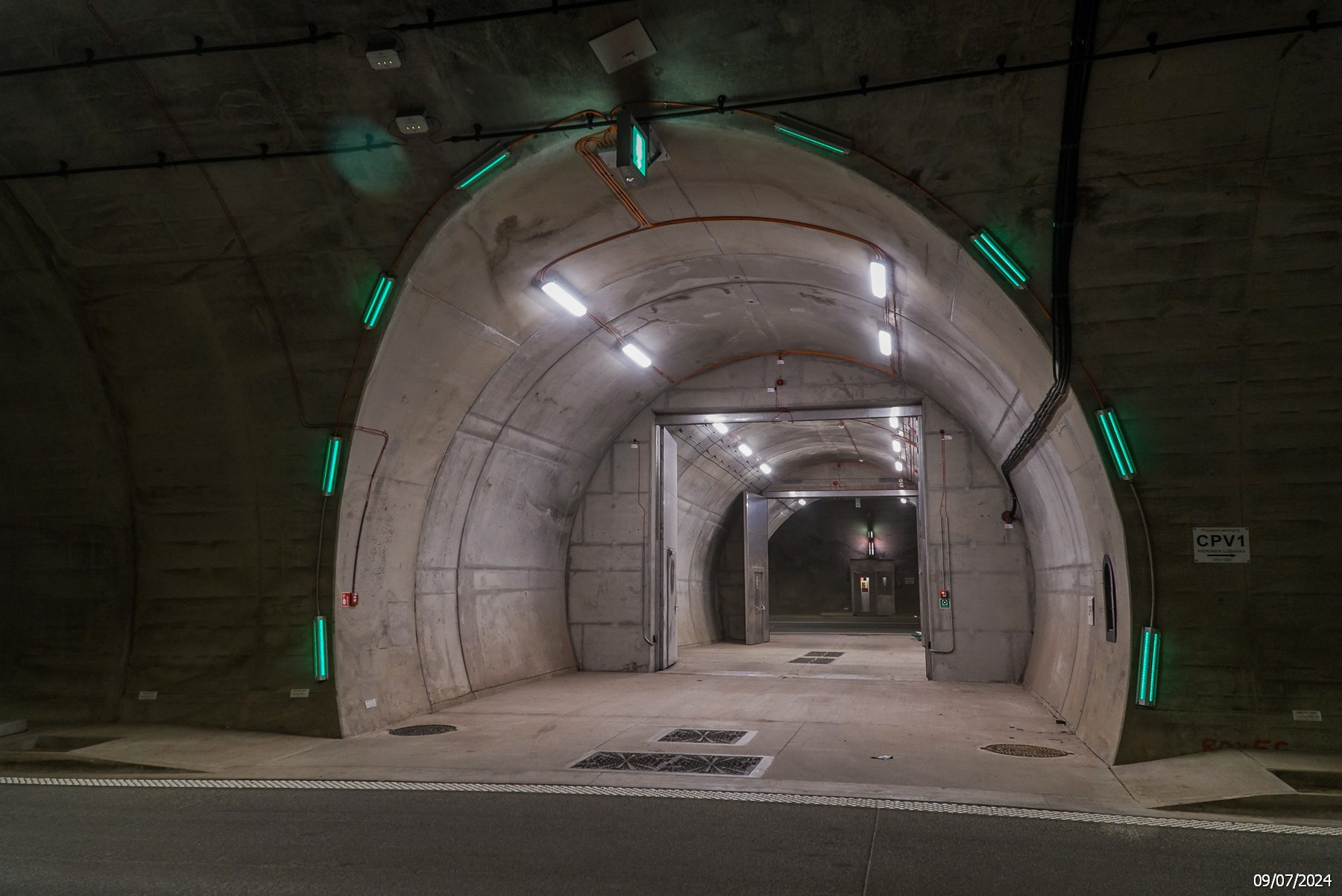

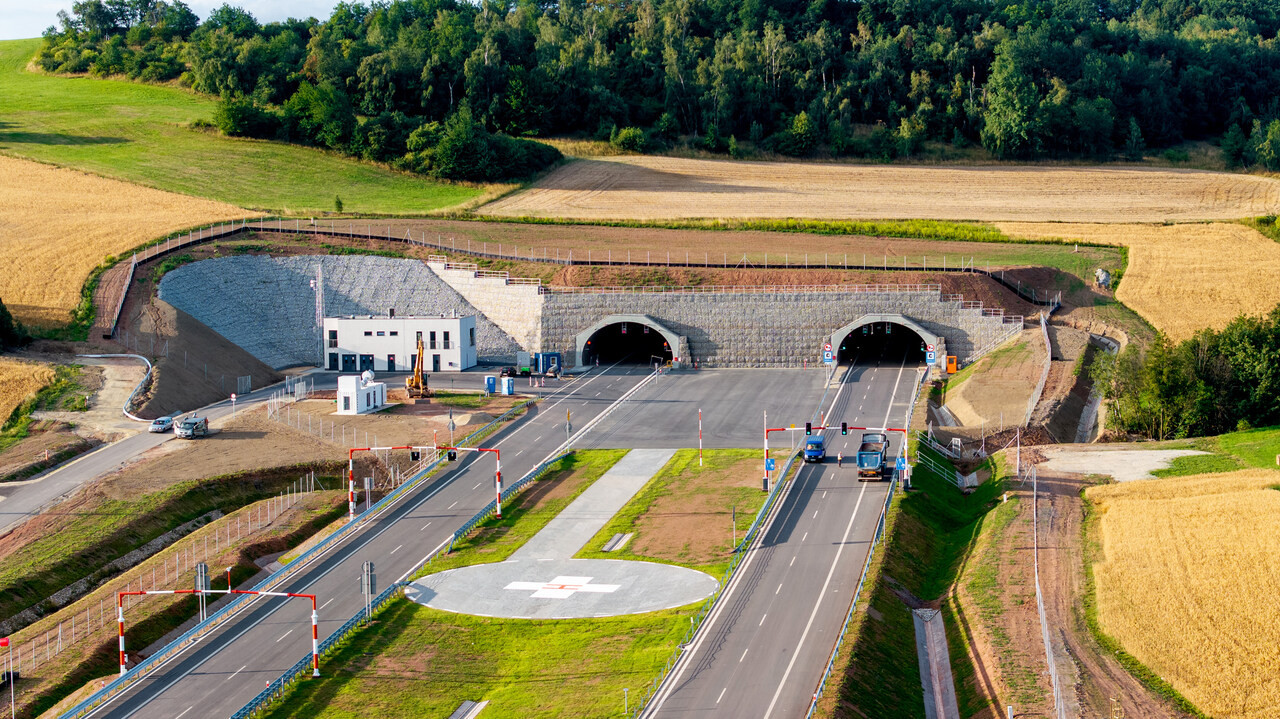

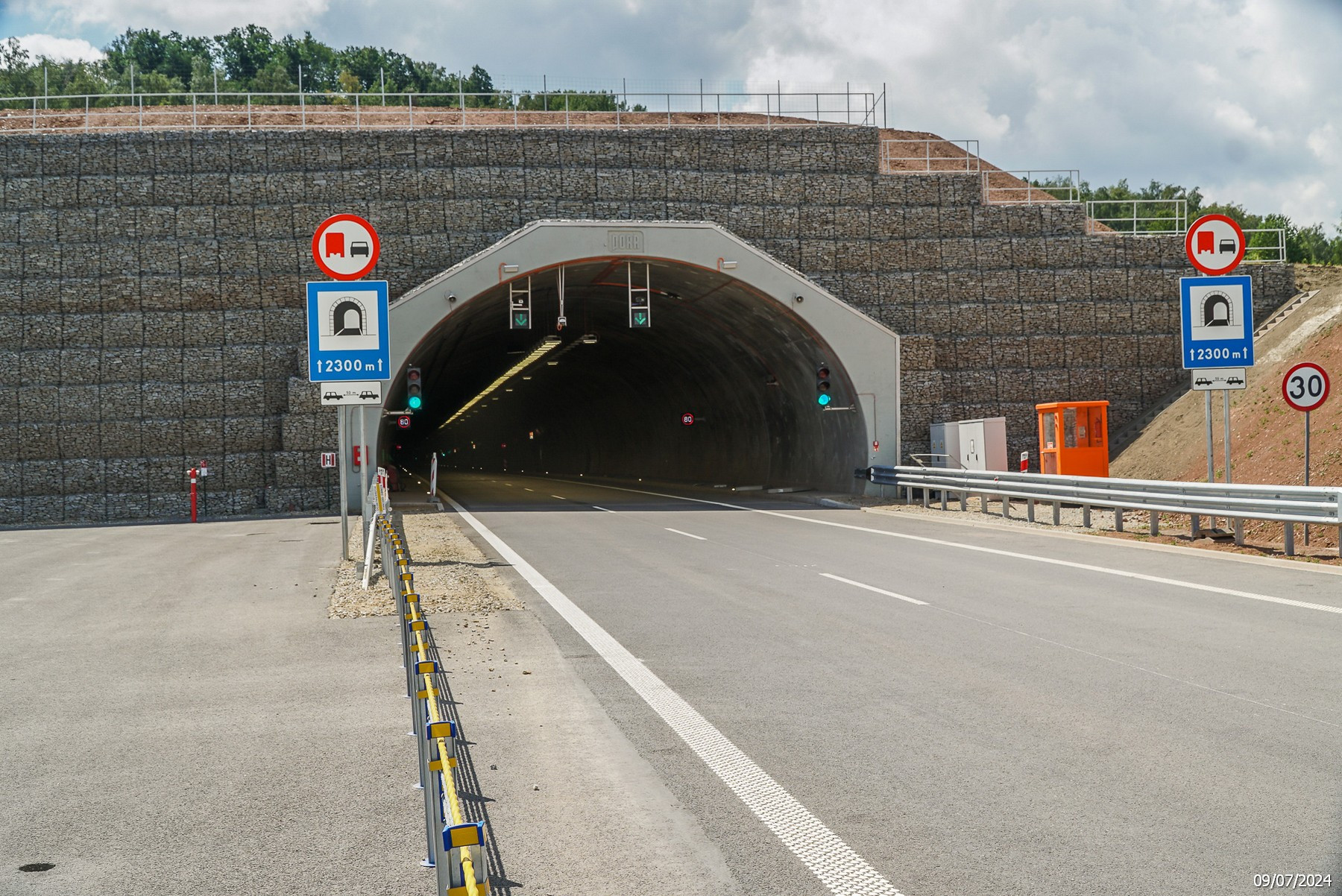

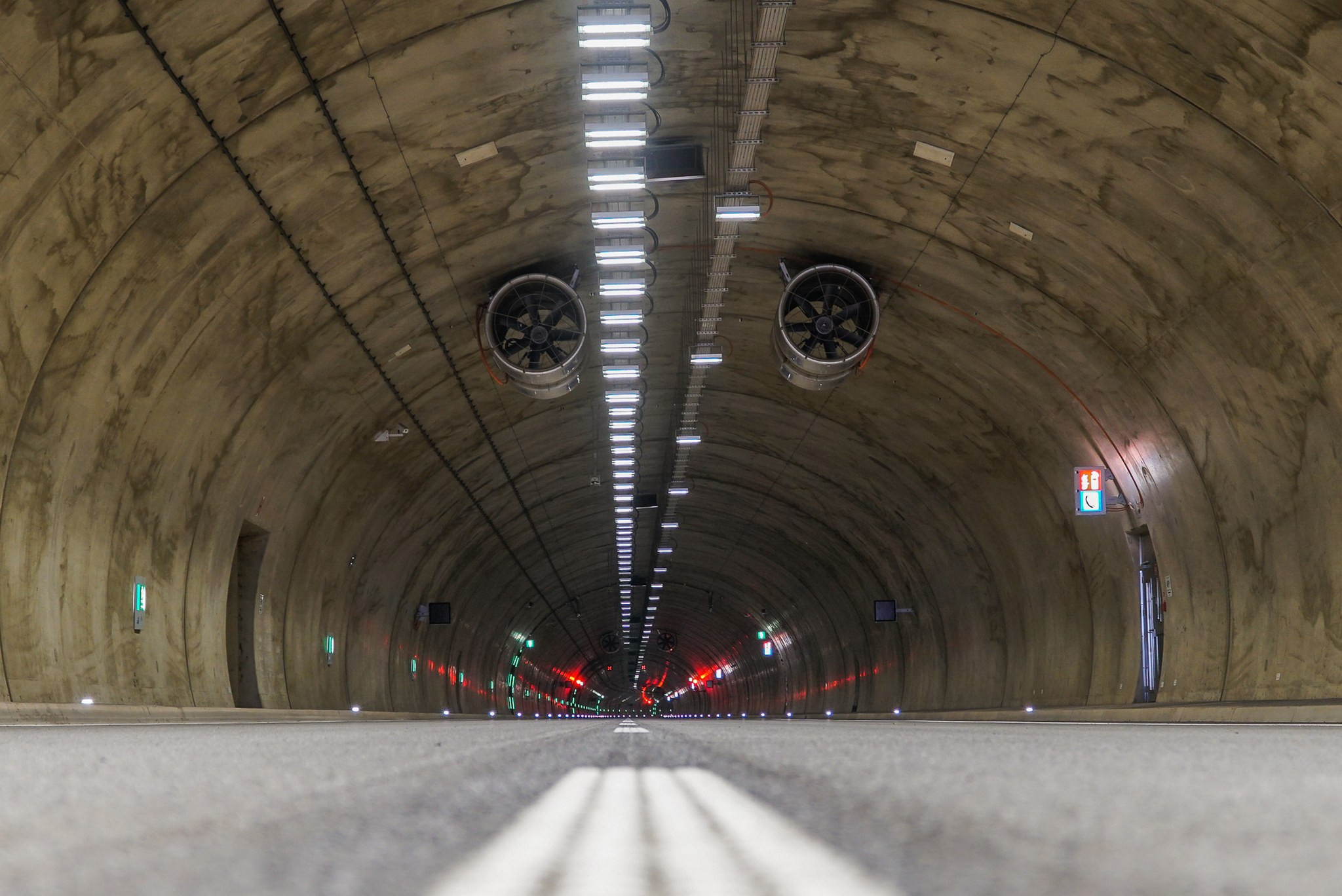

| Tunel TS-26 jest częścią inwestycji budowy drogi S3 na odcinku od Legnicy do granicy z Republiką Czeską. Jest to tunel dwunawowy o długości całkowitej 2272,200 m dla nawy prawej oraz 2301,880 m dla nawy lewej służący do przeprowadzenia drogi ekspresowej S3 bez naruszenia lokalnego krajobrazu przez przeszkodę, którą stanowi masyw górski. Nawy główne tunelu zostały wykonane Nową Austriacką Metodą Tunelowania (NAMT) polegającą na zapewnieniu stateczności konstrukcji podczas drążenia tunelu poprzez obudowę wstępną z betonu natryskowego, wzmocnioną siatką stalową oraz na bieżąco wykonywanymi kotwami. W przypadku wystąpienia mniej korzystnych warunków gruntowych, stateczność wykopu zapewniona została poprzez zabudowę wyprzedzającą oraz inne metody jak np. podział przodka/wykopy częściowe, kotwy czołowe, przypory czoła przodka, zredukowana zabioru. Proces drążenia wykopu był dokumentowany za pomocą systemu do monitoringu rejestrującego deformacje na długości tunelu oraz osiadania na powierzchni terenu. Konstrukcję docelową stanowi obudowa ostateczna wykonana z betonu monolitycznego wraz z drenażem. Tunel posiada osiem wyjść awaryjnych dla pieszych oraz jeden przejazd awaryjny dla pojazdów uprzywilejowanych, które również zostały wykonane metodą NAMT. W rejonach portalu północnego i południowego, nawy tunelu zostały natomiast wykonane metodą odkrywkową w wykopie otwartym i zostały zasypane gruntem. Tunel został wyposażony w instalację oświetleniową, a także awaryjne oświetlenie zapasowe, oświetlenie informacyjne oraz awaryjne oświetlenie ewakuacyjne. Ponadto w obiekcie zlokalizowano punkty alarmowe w każdej z naw we wnękach ścian bocznych tunelu oraz w pobliżu wjazdów do tunelu wyposażone w telefony alarmowe, sprzęt przeciwpożarowy oraz hydranty. Co więcej, obiekt posiada systemy wykrywania i sygnalizacji pożaru, system monitoringu, system detekcji, nadzoru i sterowania ruchem oraz system automatycznego sterowania i zarzadzania tunelami. Zastosowano wentylację mechaniczną dla tunelu. |
Zdjęcia
Stan obecny
